张军伟，数据中心设计顾问，多年来一直从事数据中心的规划、设计、评估、认证等工作，对国标GB50174、TIA-942、Uptime等标准理解深入，为众多知名数据中心担任过设计工作和设计评审工作等，为多家互联网公司选择第三方租赁数据中心和已运行金融数据中心提供风险评估服务。在行业内做过10余份Uptime认证案例，对Tier理念理解深刻。
笔者基于10余份认证经验，对Uptime设计和建造认证进行浅析，以便大家了解Uptime认证和正确理解Tier理念。
在对Uptime设计和建造认证进行浅析之前，首先介绍一下Uptime认证。
Uptime Institute成立于1993年，是全球公认的数据中心标准组织和第三方认证机构。该机构提出了将数据中心分为TierⅠ, Ⅱ, Ⅲ, Ⅳ四级，就是行业内最知名的Tier理论，也是行业内最权威的认证之一。此标准已经被全球超过93个国家/地区所采纳，颁发1000+份Tier认证证书。
下面是Uptime认证的分类。分别为TCDD（设计认证）、TCCF（建造认证）、TCOS（运维管理认证）、M&O（许可站点运维管理认证）。
Tier III：在线维护
在行业内看过众多家数据中心设计图纸，就在线维护的要求来看，完全满足的少之又少，并都是在细节处出现了问题，从而导致整个系统层级的降低。

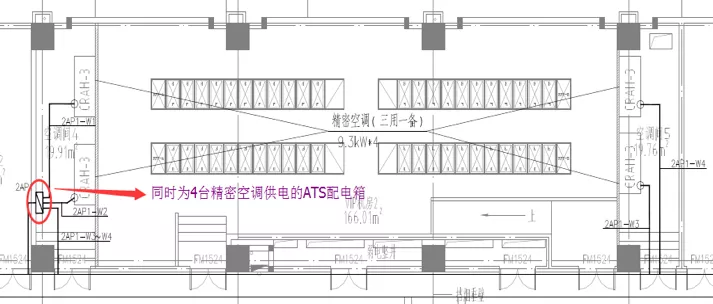

例如：电气系统中，重视IT配电，轻视动力配电，殊不知动力系统同样为IT系统服务，重要性可以同日而语。
上图，冷源系统中N+1配置的冷机，冷机间阀门设置不满足在线维护，在阀门进行更换、维修时，将关停至少2台冷机，不满足末端制冷负荷N容量的需求，影响IT关键设施的正常运行。
2、在线维护的理解
对于Tier III在线维护概念的理解是尤为重要的，并不是看其要求“冗余的功能组件”、“冗余的分配路径”，就完完全全将所有设备进行冗余，从而不顾及投资成本的增加，并美名曰“这是Tier III的要求”，其实这是您对在线维护理念有误解导致的。仔细回想，曾经为了满足您认为的“在线维护”而配置的蓄冷罐、控制器等，真的有必要吗？
延伸几个小问题，感兴趣的朋友们可以添加作者微信交流讨论。1、在Tier III设计中，冷水背板、行间空调与精密空调在冗余配置方面有什么不同？2、冷水背板、行间空调在不同的通道封闭形式下，冗余配置是否相同呢？
TierIV：容错
Tier IV等于2N，2N就是Tier IV。这个理解是错误的，N+1配置是可以满足Tier IV要求的，例如N+1配置的双盘管精密空调、N+1配置的柴油发电机，都可以进行Tier IV认证；
市电需要两路或多路、市电之间需要物理隔离。这个理解是错误的，Uptime在认证时，对市电没有要求，可以有市电也可以无市电进行认证；
Tier IV最好。这个理解是不严谨的，Tier等级的设置一定是由数据中心的功能及业务连续性决定的，Tier IV的可靠性是最高，但对您来说不一定是最合适和最好的。
物理隔离是否实现决定了Tier IV认证的周期和项目实施的难易，在项目前期合理的做好平面布局对物理隔离的实现尤为重要。此处建议数据中心业主，如果打算进行Tier IV认证，在结合自身业务需求的同时，合理的规划平面布置和路径。以个人认证总结的经验来说，只要前期实现物理隔离，为后面的认证过程降低了65%~75%的难度，后续平面布局和路径几乎不用再做调整。
建造认证
确认进行建造认证，提前取得建造认证考题，进行演练计划、演练操作、演练验证，测试所有考题无误后，申请UI专家现场进行正式建造认证。
人: 指定指挥官一人，其他人员角色分配；
时: 验证项目时间分配；
事: 核查图纸与实体的匹配度，验证项目演练；
地: 各设备间位置及人员配置；
物: 设备工具，电表，对讲机，个人防护器具，功能验证测试报告（ FAT/SAT/FPT/IST)，竣工图，SOP/EOP/MOP，空间及设备标识。
2019年，中科仙络认证咨询团队辅导湖南磐云数据中心通过Uptime Tier III 设计认证，同时，2份Tier IV设计认证图纸正在复审，预计年底前全部获得Tier IV设计认证；也是湖南省第一例Uptime认证的数据中心。未来，将同更多的数据中心业主设计与建造更多高可靠性和高可用性数据中心。
北京中科仙络咨询服务有限公司作为Uptime Institute在国内首家战略合作伙伴，一直致力于将Uptime理论在数据中心行业内正确推广，帮助设计院理解Uptime理念，辅助业主通过Uptime设计认证、建造认证、运营维护管理认证等，为数据中心提供全生命周期服务。
